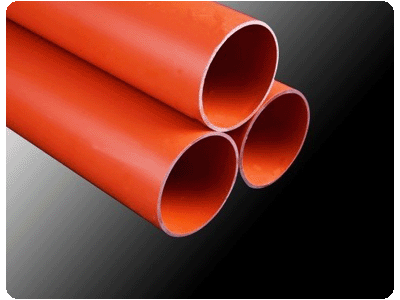

改性聚丙烯(M PP)電力電信電纜管，是無須大量挖泥、挖土及破壞路面，在道路、鐵路、建筑物、河床下等特殊地段敷設管道、電纜等施工工程。與傳統的“挖槽埋管法”相比，非開挖工程更適應當前的環保要求，去除因傳統施工所造成的塵土飛揚、交通阻塞等擾民因素，這一技術還可以在一些無法實施開挖作業的地區鋪設管線，如古跡保護區、鬧市區、農作物及農田保護區、高速公路、河流等，可廣泛應用于市政、電信、電力、
煤氣、自來水、熱力等管線工程。
改性聚丙烯(MPP)電力電信電纜管具有抗高溫、耐外壓的特點，適用于1 0KV以上高壓輸電線電纜排管管材。管材常用規格為中11 O～中250，分為普通型和加強型。普通型適用于開挖鋪設施工和非開挖穿越施工埋深小于4M的工程；加強型適用于非開挖穿越施工埋深大于4M的工程。
產品通過國家化學建材測試中心的檢測，取得了較好的社會效益和經濟效益。
特征
1具有優良的電氣絕緣性。
2具有較高的熱變形溫度和低溫沖擊性能。
3抗拉、抗壓性能比HDPE高=
4質輕、光滑、磨擦主力小、可熱熔焊對接。
5長期使用溫度一5～70℃。
主要用途
1城鄉非開挖水平定向鉆進電纜排管工程，及明開挖電纜排管工程。
2城鄉非開挖水平定向鉆進下水排污排管工程。
3工業廢水排放工程。
施工須知
1管材運輸、施工過程中嚴禁任意拋摔、撞擊、刻劃、曝曬。
2熱熔對接時兩管軸線要對準，端面切削要垂直平整。
3加工溫度、時間、壓力、視氣候狀況作相應調整。
4管材最小彎曲半徑應≥75管外徑。
地埋式高壓電力電纜用聚丙烯套管 Q/320483 TGC009-2005 單位：mm
|
公稱 外徑 |
環剛度20KN/㎡ |
環剛度20KN/㎡ |
環剛度20KN/㎡ |
|||
|
公稱壁厚 |
質量（Kg/m） |
公稱壁厚 |
質量（Kg/m） |
公稱壁厚 |
質量（Kg/m） |
|
|
110 |
5.7 |
1.812 |
7.2 |
2.252 |
9.1 |
2.782 |
|
125 |
6.4 |
2.345 |
8.2 |
2.908 |
10.3 |
3.570 |
|
140 |
7.2 |
2.912 |
9.2 |
3.648 |
11.6 |
4.491 |
|
160 |
8.2 |
3.784 |
10.5 |
4.745 |
13.2 |
5.844 |
|
180 |
9.2 |
4.769 |
11.8 |
5.986 |
14.9 |
7.396 |
|
200 |
10.3 |
5.918 |
13.1 |
7.396 |
16.5 |
9.107 |
|
225 |
11.6 |
7.480 |
14.8 |
9.367 |
18.6 |
11.54 |
|
250 |
12.8 |
9.160 |
16.4 |
11.54 |
20.6 |
14.19 |
管材的主要物理力學性能
|
項 目 |
指 標 |
試 驗 方 法 |
|
密度g/cm3 |
0.91-0.95 |
GB/033-86 |
|
滑動磨擦系數 |
0.35∠ |
GB/T3960-89 |
|
拉伸強度（23±2）℃Mpa （70±2）℃Mpa |
≥24.0 ≥18.0 |
GB/T1040-92 |
|
熱熔接接頭拉伸強度 Mpa |
≥21.6 |
GB/T3960-92 |
|
彎曲強度（23±2）℃Mpa |
≥37.0 |
GB/T9341-2000 |
|
彎曲彈性模量 Mpa |
1000-2000 |
GB/T9341-2000 |
|
扁平試驗（D/2,-5℃） |
不破裂 |
GB/9647-88 |
|
維卡耐熱（10N.50℃/h）℃ |
≥120 |
GB/T1633-2000 |
|
落錘沖擊（-5℃） D＞160mm 10kg*2m D≤160mm 6kg*2m D≤125mm 5kg*2m |
9/10不破裂 |
GB/T6112-1985 |
管材在23±2℃時允許的最大拉拔力
|
公稱外徑 公稱環強度 |
110 |
125 |
140 |
160 |
180 |
200 |
225 |
150 |
|
20KN/㎡ |
3060 |
3800 |
4800 |
6300 |
7900 |
9800 |
12400 |
15300 |
|
40KN/㎡ |
3700 |
4800 |
6000 |
7900 |
10000 |
12300 |
15600 |
19300 |
|
80KN/㎡ |
4600 |
5900 |
7500 |
9700 |
12400 |
15200 |
19300 |
23800 |
注：管材在70±2℃時的環剛度約為23±2℃時的37％
